很多朋友在调试GD32 MCU的低功耗模式时会遇到一个问题：程序中让MCU进入了Sleep、Deepsleep或者Standby模式，之后MCU就无法再下载程序了。这是因为在低功耗模式下，MCU的SW口和JTAG口是无法访问的。比如下面的程序就会导致该问题发生：
该main函数中第一步是打开PMU时钟，然后马上让MCU进入Deepsleep模式，当你想要再次下载程序时，IDE会有如下错误提示（不同IDE报错不同）：
遇到这种情况怎么办呢？难道只能重新换一颗芯片了？不不不，其实有方法解决这个问题的。
方法一：
GD32 MCU的启动模式根据芯片上的BOOT0和BOOT1脚是可以选择三种模式：

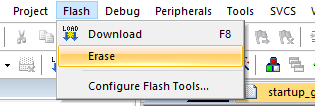

一般情况下，BOOT0需要接地，也就是程序是从主Flash启动的，即从用户代码区启动，此时代码会运行到进入Deepsleep的语句。如果将BOOT0拉高，再重新上电MCU，此时程序会从出厂引导装载程序（ISP）或者片上SRAM运行，这样就不会运行用户代码，也就不会再让MCU进入低功耗了，此时通过IDE的全片擦除功能将Flash中的程序擦除掉，再将BOOT0恢复为低并重新上电后，就可以重新下载程序啦。

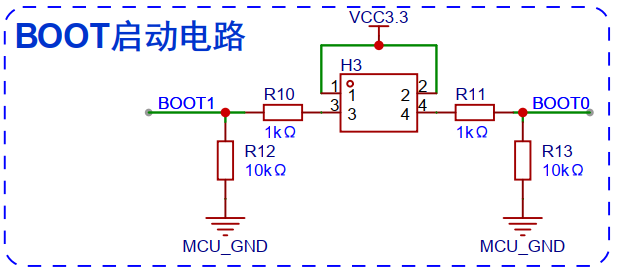

以聚沃东方红开发板为例：

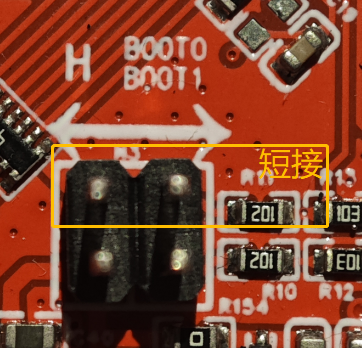

只需要将上图中方框处的两个排针用跳线帽短接，再将Flash擦除即可。
方法二：
如果板子上的BOOT0不好再接高怎么办呢？不妨试试下面的办法：
将MCU的NRST脚和仿真器的NRST脚相连，这样在重新下载程序时，仿真器会先拉低NRST脚让MCU复位，再在很短的时间内进行程序下载。但这种办法不是每次都有效，这取决于是仿真器先进入下载状态还是MCU先进入低功耗状态。
一些建议：
1、在调试低功耗模式时，可以在main函数之前增加几秒钟的延时，这样在复位MCU后，在MCU进入低功耗前，你可以有足够的时间进行新的程序下载；
2、程序中设计算法，让一些条件达到后才让MCU进入低功耗模式，比如按键，这样在复位MCU后，就可以不让MCU进入低功耗了：
好了，今天的内容就这些，如果还没有学废，那就评论区聊聊吧~记得点赞收藏加关注
