海棠派H7开发板无仿真器怎么下载程序

关于海棠派H7开发板无仿真器下载，使用的是USB_DFU的方式，需要用到的工具和软件包如下：

1.海棠派H7最小系统板一块；

2.type-c线一根；

3.GD32DfuDrivers驱动包；

4.GD32AllInOneProgrammer_win软件包；

5.编译好的hex文件(H7_led.hex);

下面就是用USB_DFU下载的下载步骤：

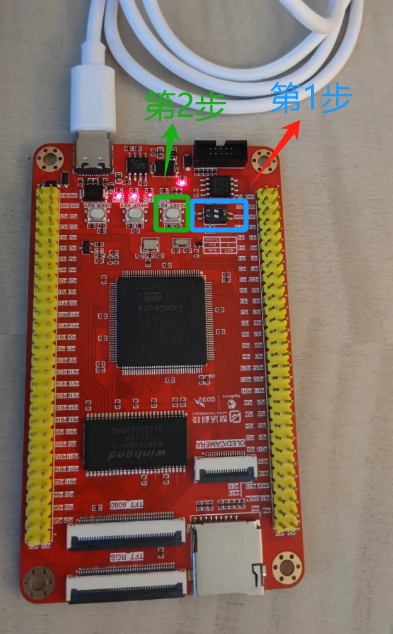

1.将海棠派H7开发板的BOOT引脚拉高，使系统进入system模式，如下图所示；

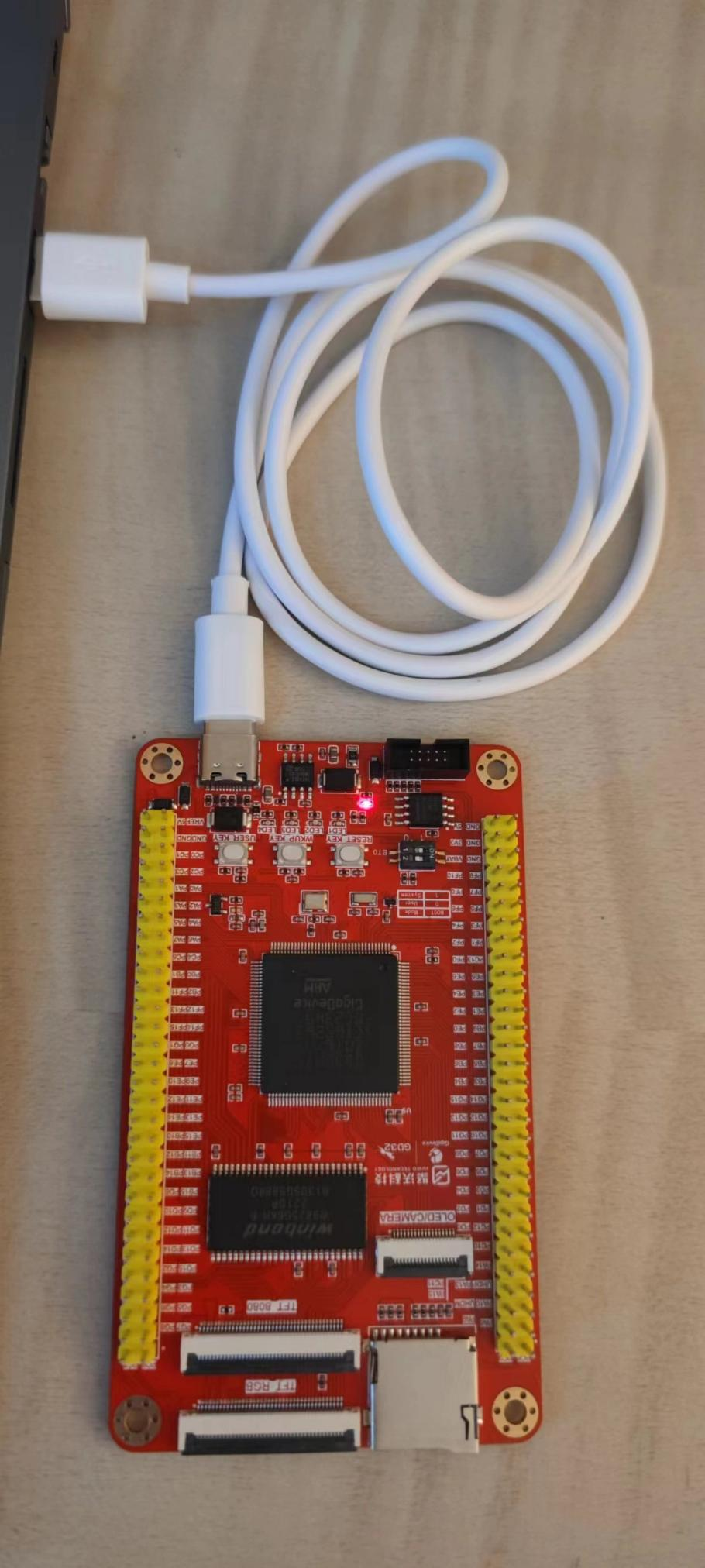

2.通过type-C接口将开发板链接到电脑上，如下图所示；

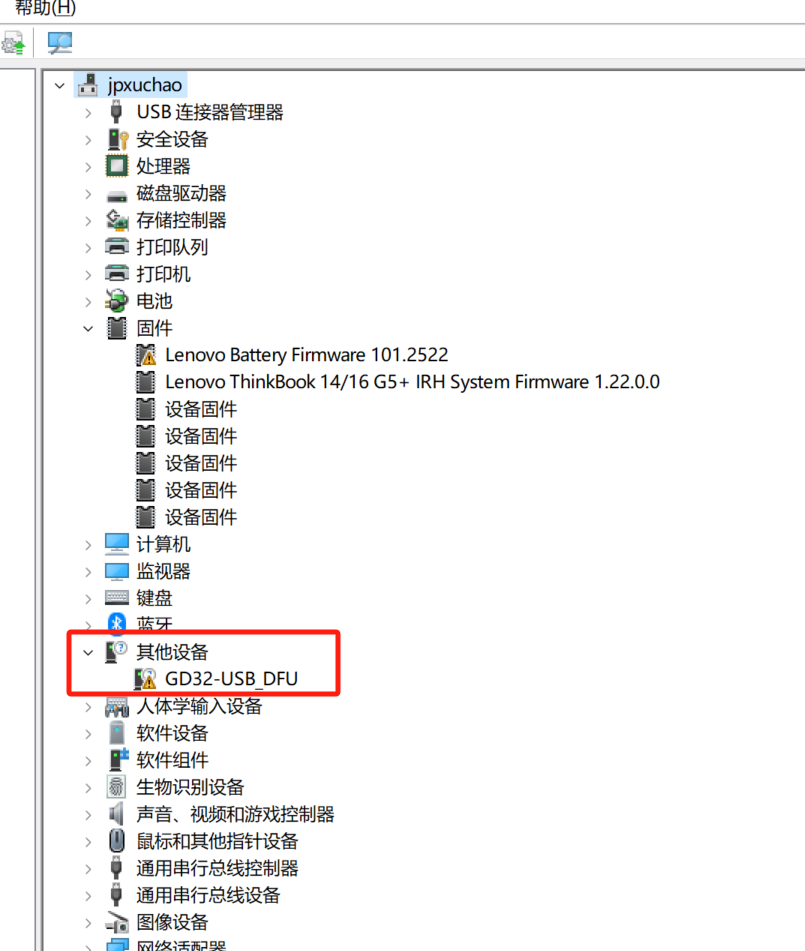

3.打开电脑设备管理器，如果没有装驱动，会出现以下有带叹号的驱动，如下图所示，已装驱动进行下一步；

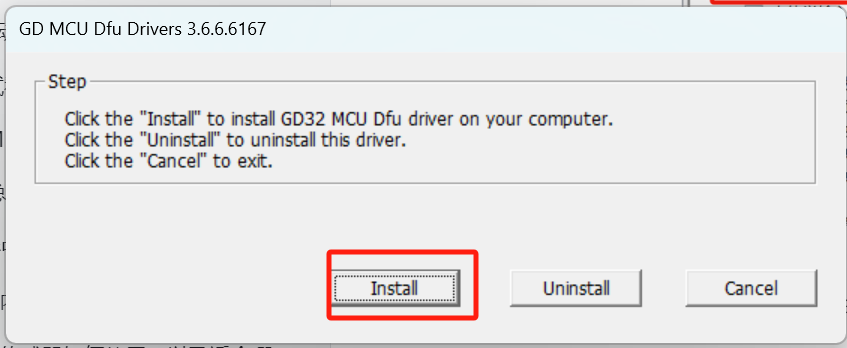

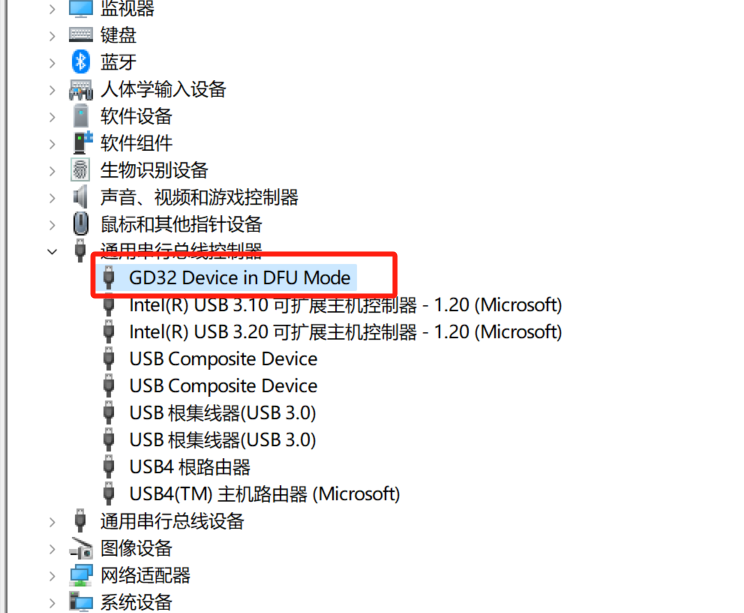

4.打开工具包里的GD32DfuDrivers_V3.6.6.6167.rar，解压缩，根据机型选择X64还是X86,本人电脑是64位的使用的是X64，打开文件夹和软件并用管理员的模式安装，点击install,等待完成界面。然后重新回到管理器界面就会看到GD32 Device in DFU Mode,到此安装完成。

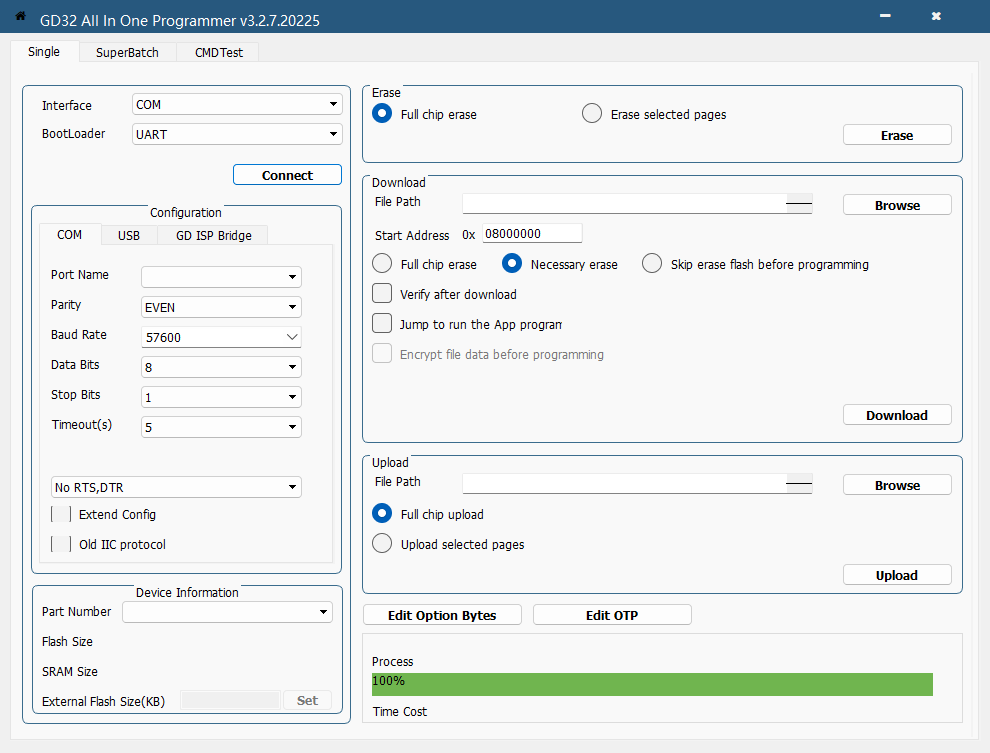

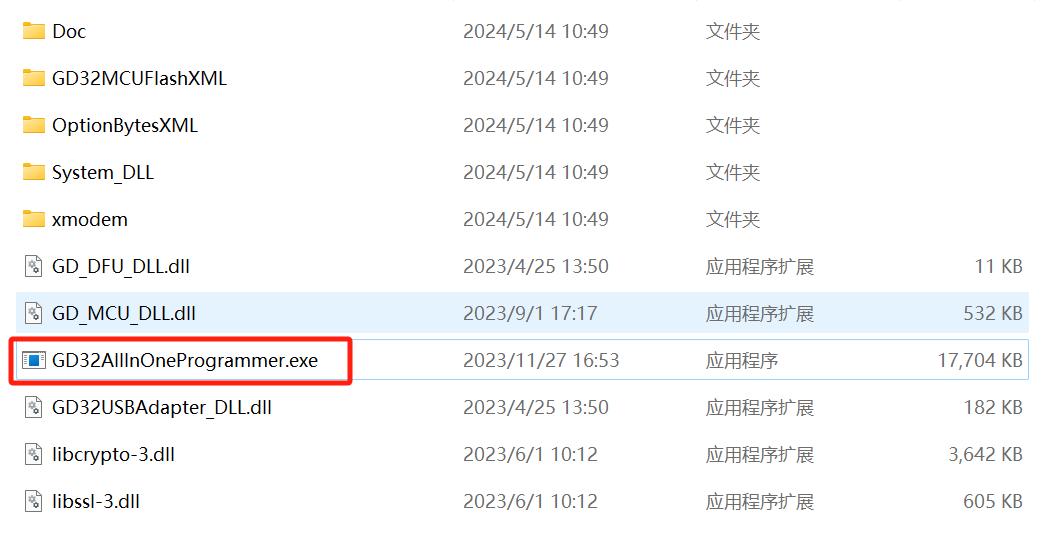

5.打开工具包的GD32AllInOneProgrammer_win_V3.2.7.20225.7z，解压缩。打开GD32AllInOneProgrammer.exe软件。

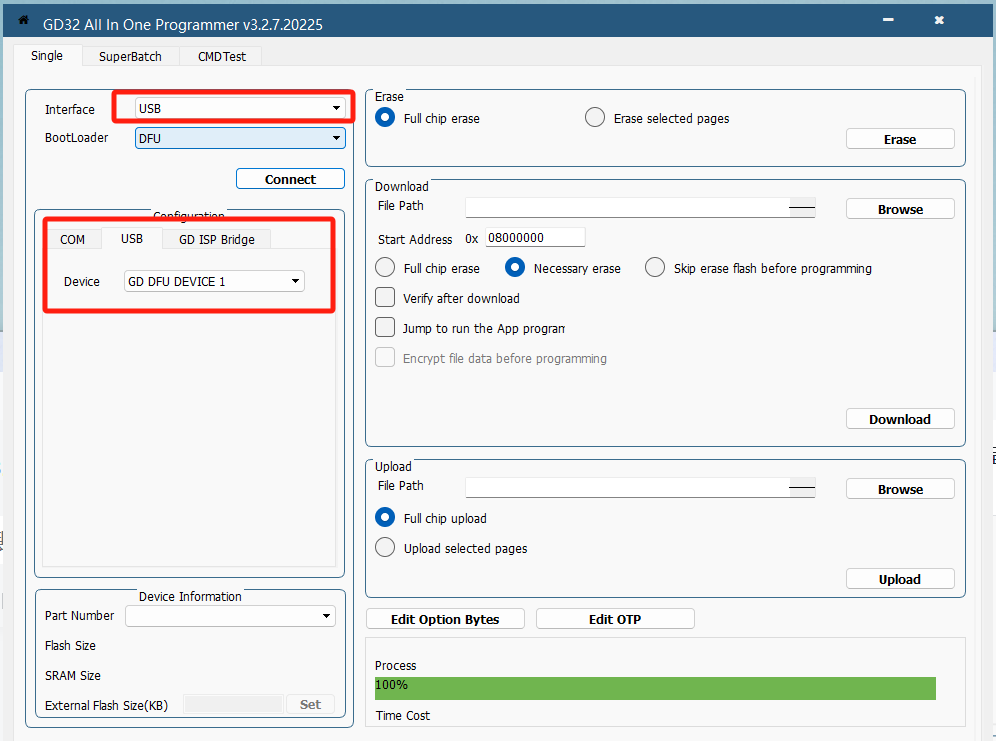

6.选择Interface接口是USB模式，bootloader是DFU。配置里会发现GD DFU DEVICE 1这个设备。

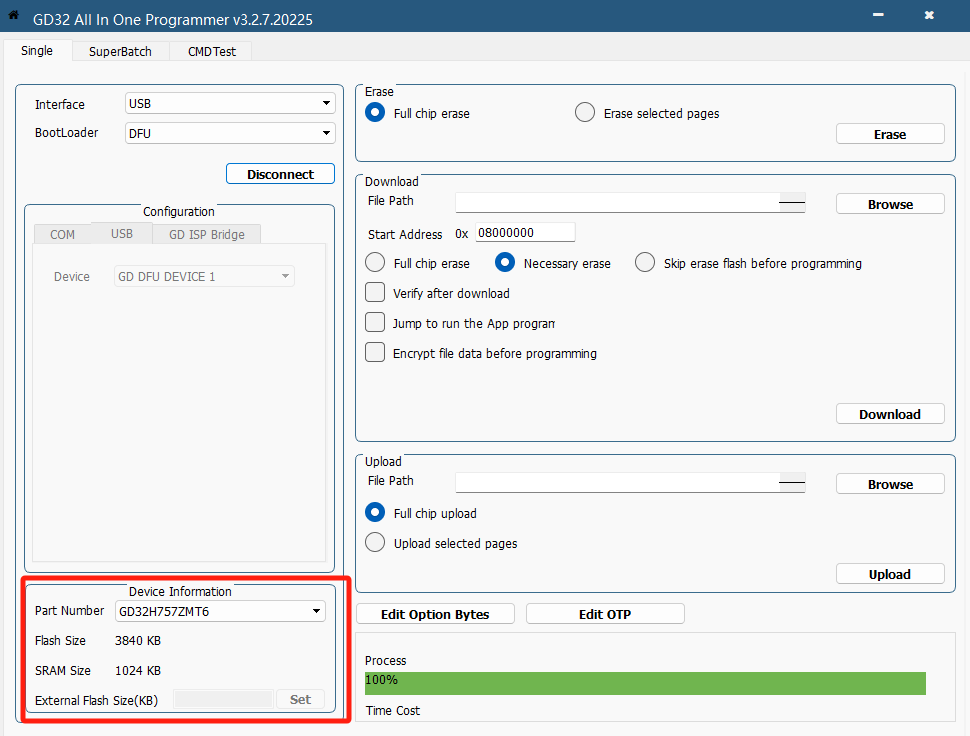

7.点击connect,设备会发现H757的型号以及芯片flash大小和RAM大小，如下图；

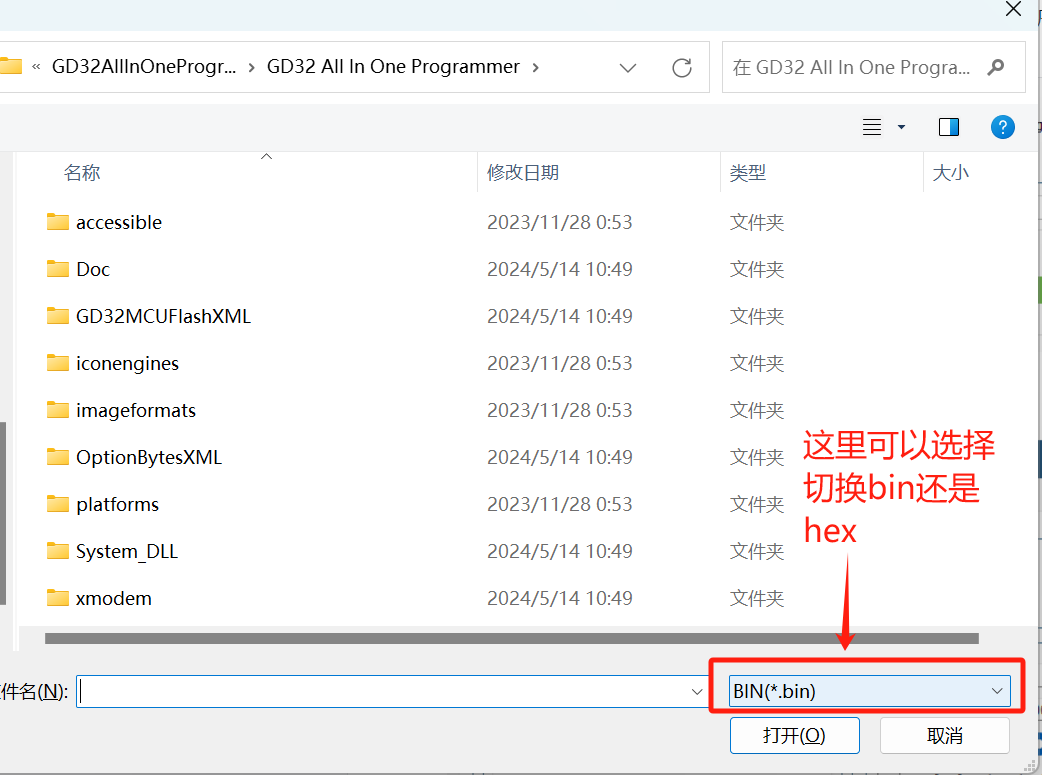

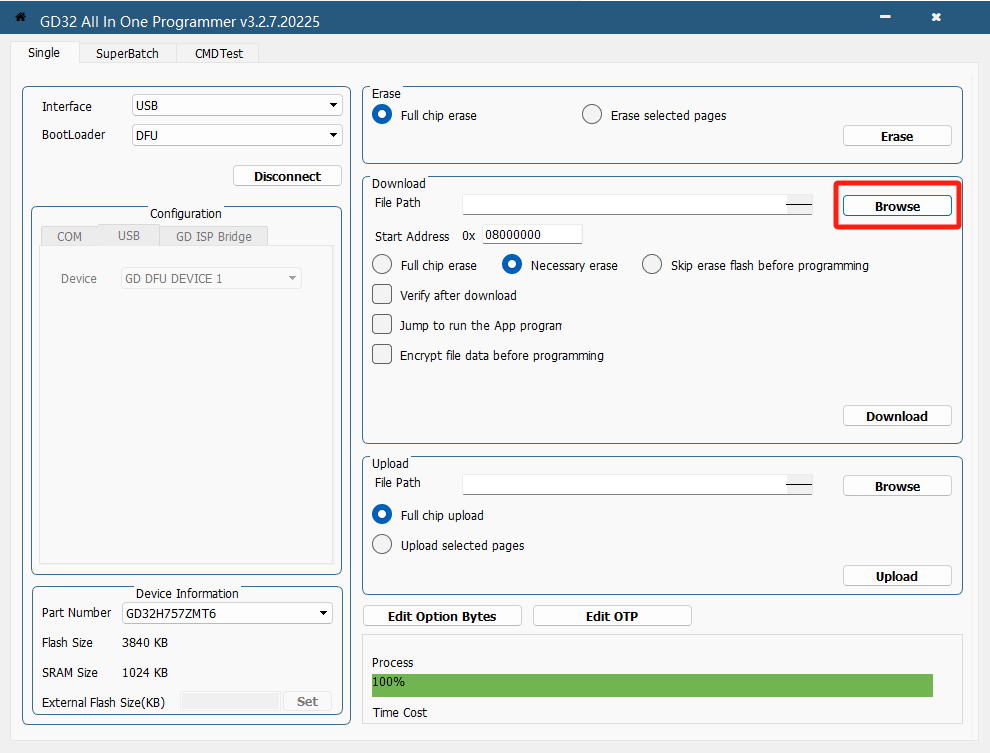

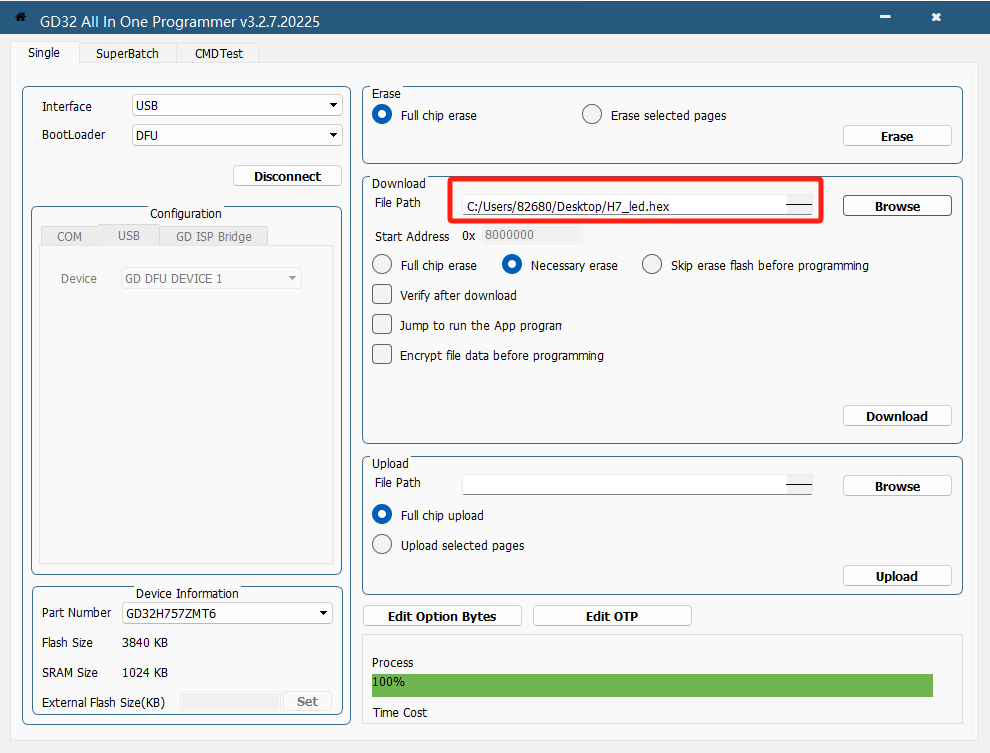

8.点击Brower，选择下载文件，注意可以选择bin文件，也可以选择hex文件，然后选择需要下载的hex文件或者bin文件，工具包里准备了个流水灯的hex程序，其他的选项根据需要自行选择，如下图；

9.点击Download，等待进度条完成，如下图所示。

10.下载完成后，如果要让程序运行，需要推出DFU模式，需要将boot拨码从1拨回到0，然后按一下复位按钮，芯片就会推出DFU模式，程序即从设定的flash开始运行。

至此USB-DFU的下载教程就结束了，USB-DFU模式唯一不足的是就是不能像仿真器一样调试，但是如果验证已经下载的程序还是很方便的。如果问题，可以在聚沃官网、抖音视频、QQ交流群等给我们留言和提问。好了，小伙伴们应该知道怎么通过一根typec就能下载H7的程序了吧，赶紧拿开发板试试看吧。
