聚沃科技SDK使用指南

写在前面：聚沃科技SDK使用GD固件库基础上开发了MCU外设驱动的中间层以及板级外设的驱动，相关例程调用驱动函数实现，用户在基于聚沃科技的SDK做产品开发时，可以很方便的适配新的硬件，直接调用相关驱动接口开发上层应用即可，类似STM32的hal库，弥补了原厂这一块的空缺，并且在驱动中做了很多容错性处理，总结了应用中常见一些问题，可靠性比原厂demo例程更好，可在裸机、RTOS等不同开发框架下稳定运行，能很好的缩短软件开发周期。

本文主要针对SDK如何重定义硬件接口和外设参数进行说明，方便让大家快速灵活使用聚沃科技SDK。

 软件架构简介

聚沃科技SDK框架如下图所示，底层驱动为官方提供的外设库，聚沃科技实现了抽象层驱动包括MCU_Driver和BSP_Driver，其中MCU_Driver为MCU底层外设驱动，调用底层驱动进行再次封装，BSP_Driver为板级资源驱动，调用MCU_Driver进行再次封装，便于应用层调用，应用层及应用层驱动为上层应用，包括主函数文件以及相关上层驱动。该例程架构经过多层封装便于读者开发中直接使用。

主要功能介绍：

• driver_public.c

该文件主要会初始化延时模块、系统tick中断、配套例程的LCD和串口打印，不同系列之间也会根据芯片特点做一些必要性初始化，比如H7的SDK中还做了cache的使能、中断向量表到SRAM的copy和偏移、基础MPU的配置。

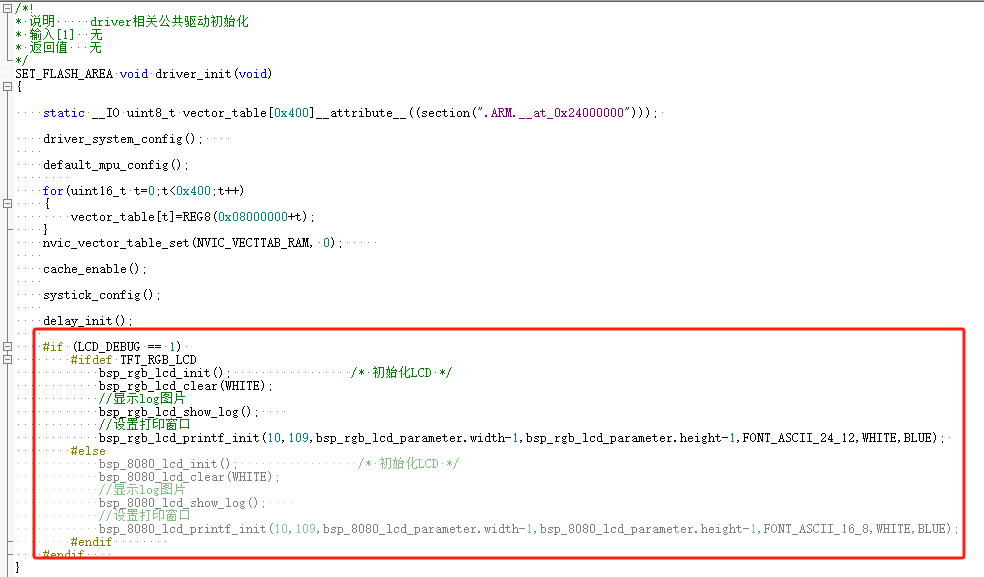

在mian函数开始调用driver_init即可，产品开发中不需要LCD和串口打印可配置LCD_DEBUG为0或直接删除对应代码：

提供了机器周期延时、us延时、ma延时函数，采用了仅查询方式实现，支持函数重入、ROTS下调用等。

提供了定时任务函数指针可方便增加一些简单的定时任务，配置时间值并指向函数即可自动调用执行：

• driver_public.h

测试例程功能时，在该头文件中可以选择LCD打印信息，并选择对应的屏幕类型，例程结果会显示在LCD上，不使用LCD时LCD_DEBUG配置0即可；

该文件中预留了分散加载的宏定义，可以方便的指定变量、函数位置，需要配合工程配置以及SCT文件使用：

• driver_xx.c\bsp_xx.c中定义接口和参数

在驱动文件上方提供了注册接口或参数的示例，可参考修改即可：

￮ 普通GPIO：

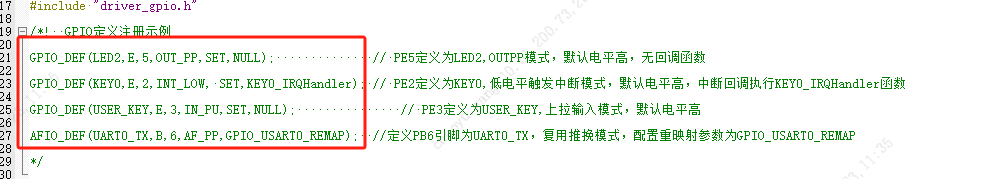

GPIO_DEF括号内内容分别是：注册名称、PORT、PIN、GPIO模式、默认电平、IO中断回调函数；需要增加或者修改可以复制模版后修改名称和参数。

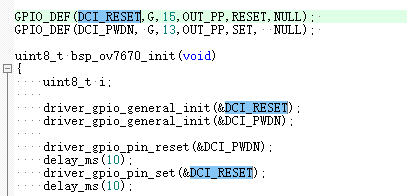

调用驱动时将注册名称指针传输调用：

￮ UART、SPI、I2C等：

定义USART时参考模版分别定义TX、RX、DMA通道，USART波特率和模式，如没有使用DMA任意填写参数；

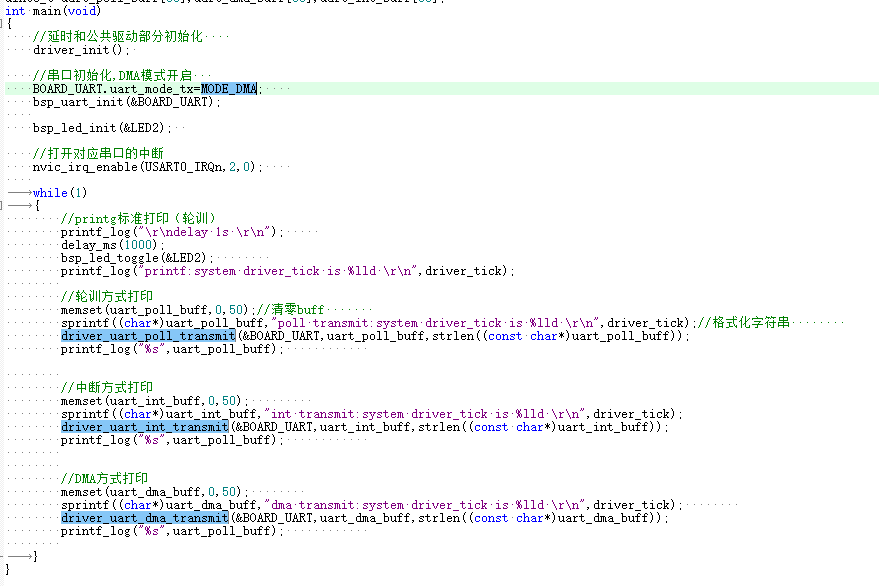

通信类外设有三个模式：MODE_POLL、MODE_DMA、MODE_INT可选，根据需要选择配置，也可以应用中修改结构体参数并重初始化来灵活变更模式。
