熟悉GD32的小伙伴都知道，ADC除了可以采集IO口上的电压外，还有两个内部通道，分别为内部温度传感器通道（ADC0_CH16）和Vrefint通道（ADC0_CH17），其中内部温度传感器通道可以采集芯片周围的温度（注意，这个温度通道适用于采集相对温度，如果用来测试绝对温度，是有一定的误差哦），Vrefint是一个稳定的带隙基准电压，典型值为1.2V。
有的小伙伴反馈使用这两个内部通道时，始终得不到转换数据，那么可能的原因有哪些呢？
原因一：
使用ADC的外部通道即IO电压时，将IO口配置为模拟模式，

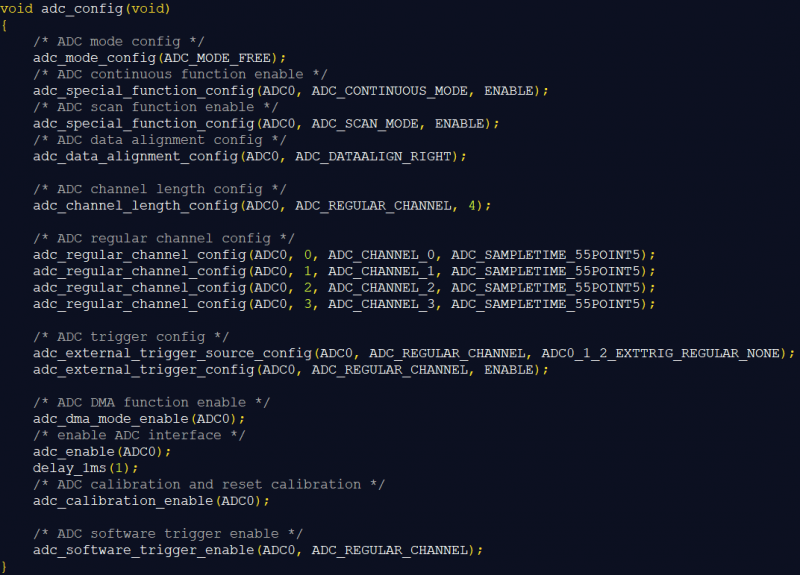

然后配置ADC就可以正常工作了，而由于内部通道不需要配置IO口，所有有的小伙伴就直接将IO口的配置去除，但此时发现内部通道始终没有数据。
这是因为ADC的配置中少了一个关键的函数，那就是adc_tempsensor_vrefint_enable：
这个函数是用来打开ADC内部通道的，需要在ADC使能前调用，否则就没办法正常使用内部通道哦。
原因二：
我们知道同一个IO口可以给多个ADC单元来使用，比如PA0，从datasheet中可以看出可以用于ADC0、ADC1或ADC2的通道0
所以很多小伙伴想当然的认为内部通道也可以给ADC1或ADC2来使用，但其实GD32的用户手册中已经明确的指出内部通道只能用于ADC0：
所以你用ADC1或ADC2去转换，当然是不行的啦。
