1.供电电路
需要确保供电的电压电流稳定，以东方红开发版为例，选用GD低压差大电流LDO作为电源转换芯片，保证后端电路的稳定。
2.外部晶振电路
时钟是单片机的核心，外部晶振给单片机提供外部时钟。GD32的内部时钟采用RC震荡电路，而外部电路采用的是石英晶振起振获取外部时钟，石英起振比RC震荡电路的精度要高的多。对于通讯要求比较高的外设，比如USART,CAN,ETH,RTC等，建议采用外部石英震荡电路。
3.BOOT的选择

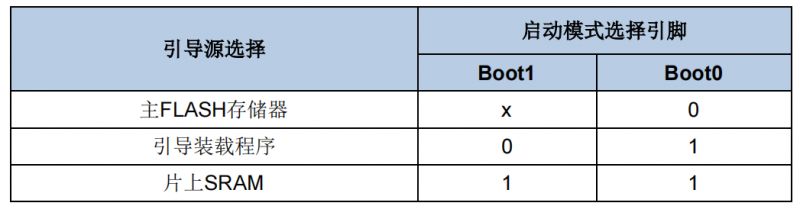

GD32上电时可以选择启动模式，不同的启动模式对应不同的启动区域，具体如下：
1）使用JTAG/SWD以及正常运行时采用第一种方式(X,0)
2) 引导装载程序中预置了bootloader，用于对flash存储器进行重新编程，可以通过多种接口方式。常用的方式是串口烧录，也就是ISP下载。
3）第三种方式常用于调试，将程序写入SRAM可以直接进行调试，方便快捷，但是SRAM重新上电后数据会被清空，也就是说写入程序只能使用一次，掉电不保存。
4.复位电路
复位电路在特定条件下给复位引脚发送复位信号，以303为例，一般是拉低使能，运行时拉高。
以上几个条件就构成了GD32MCU基本的运行条件了，如果您有其他的见解，可以在评论区留言讨论！
